系統簡介

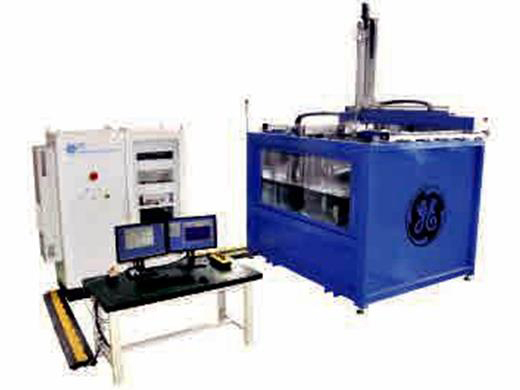

KT-A 系列水浸式水浸式超聲 C 掃描檢測系統主要用于盤環 件、小尺寸平板件的無損檢測。系統配置升降平臺、數控 轉臺、電動 AB 軸，探頭可根據工件表面輪廓跟隨，實現 復雜回轉體零件要求嚴格的產品檢測。

應用領域

• 航空、航天、交通運輸、高鐵、汽車、石油、風電、核電行業零件檢測

• 有色金屬、鍛造、軸承、特鋼、實驗室等

• 主要用于環件、圓盤件、短軸件的檢測

• 通過加裝檢測工裝，可用于板材檢測

系統特點

• 通過 GEAE 認證。

• 采用GE 最新數字超聲電子UTxx，支持多通道、全并行，響應快速。

• 高精度 XYZ 三坐標運動系統，高分辨率數控轉臺。在 偏載情況下仍能保持系統運行穩定性。

• 采用 UMAC 多軸控制器和高精度的伺服驅動系統實現 誤差補償功能。和良好的噪聲抑制。

• 實時的 A、B、C 掃描顯示、存儲、回放；全波采集。

• 可實時中斷并繼續。批掃查功能可實現多個不相關的任務依次進行。

• 脈沖反射法動態閘門寬度技術，方便的實現界面跟蹤、 底波跟蹤、波幅和程聲的記錄等。

• 多種編程方式選擇。圖形編輯器、學習模式、圖紙導入等。

系統組成

• 水槽、觀察窗、照明燈、三坐標系統、升降平臺、試塊臺、 數控轉臺、三抓卡盤。電動 AB 軸，碰撞停止機構、撇渣器等、水循環。

• UMAC 控制器、伺服驅動系統、控制柜溫度控制、過載保護電路、報警電路、漏水檢測電路，緊急停止等。

KT-A1000/1500參數
